Svansböjremskiva

Hubei Xin Aneng ger minst 5 års garanti för en standard svansböjremskiva. Vi fokuserar på produktionsstyrning, ner till renligheten på fabriksgolvet. Vi tror att produktionsstyrning speglar produktkvalitet. Endast genom att hålla oss till strikta standarder kan vi producera högkvalitativa produkter och betjäna våra kunder effektivt. Vår kvalitetskontroll återspeglas inte bara i designen, utan också i upphandlingen av råvaror, kompetens och kvalitetsutbildning av arbetare, noggrannheten i produktionsutrustning etc. Genom att tillhandahålla högkvalitativa produkter och tjänster hoppas vi kunna växa tillsammans med våra kunder och gynna användarna av våra partners.

Skicka förfrågan

Produktbeskrivning

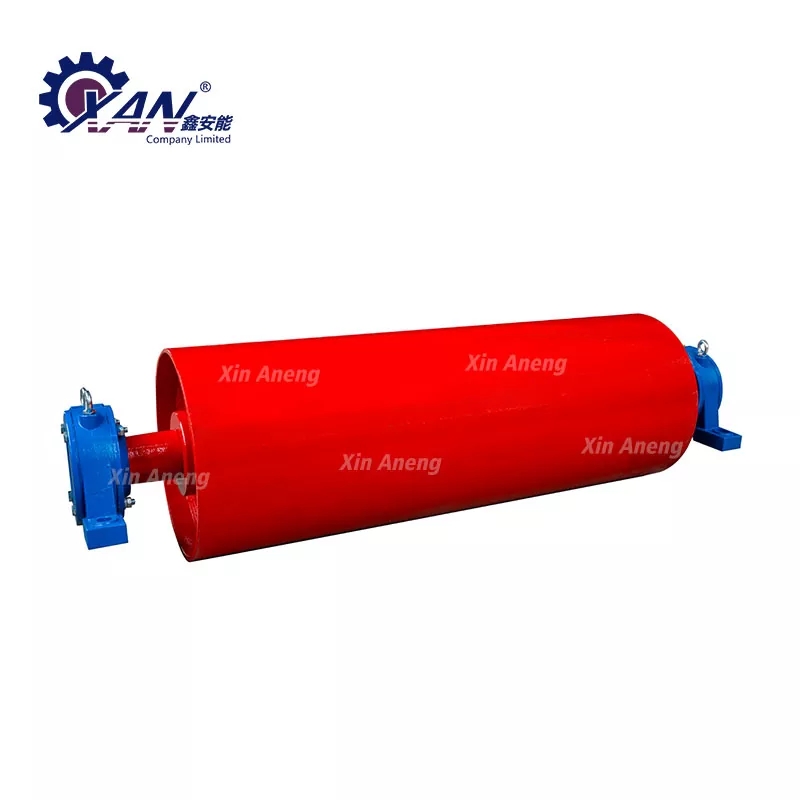

Xin Anengs Tail Bend Pulley, även kallad omdirigeringsrullen, är en viktig del av transportbandssystemet. Dess huvudsakliga funktion är att ändra riktningen på Xin Anengs svansböjskiva. så att föremål kan transporteras i motsatt riktning. I transportbandssystem används Xin Aneng's Tail Bend Pulley i stor utsträckning på olika platser, och spelar en nyckelroll för att säkerställa stabilitet och noggrannhet hos material under transport.

Arbetsprincipen för Xin Aneng's Tail Bend Pulley är att efter att motorn har startat börjar Xin Aneng's Tail Bend Pulley att rotera. Materialet kommer in i omdirigeringstrumman med trummans rörelse och förs till ena sidan av trumman. I denna process ändras materialets rörelseriktning, varigenom en förändring i transportriktningen realiseras.

Dessutom är Xin Anengs Tail Bend Pulley också lämplig för transportbandsvarv, såsom kolbrytning, guld-, stenbrotts-, sten- eller stenkvarnar, kraftverk, cementverk, stålverk, koltvättverk, saltverk, gödningsverk, anläggningar av hamnar eller flygplatser, överland troughed transportband och så vidare. I dessa scenarier kan Xin Anengs Tail Bend Pulley effektivt styra materialet att svänga, vilket säkerställer materialets jämnhet och stabilitet under transport.

Det bör noteras att designen och valet av Xin Anengs svansböjskiva måste bestämmas enligt det specifika transportbandssystemet och användningsscenarionerna. Till exempel måste faktorer som transportbandets bredd, hastighet, materialtyp etc. beaktas för att säkerställa att Xin Anengs svansböjskiva kan möta faktiska behov. Samtidigt krävs även regelbundet underhåll och inspektion under användning för att säkerställa dess normala drift och förlänga dess livslängd.

Efter att trumman har monterats ska den yttre cirkelns radiella utloppstolerans uppfylla kraven i tabellen nedan.

Enhet: mm

Remskiva D		200–800	1000–1600	1800
Radiell cirkulär utloppstolerans	Remskiva som inte släpar efter	0.6	1.0	1.5
Radiell cirkulär utloppstolerans	Släpande remskiva	1.1	1.5	2.0

D	D	A	L	L1	L2	I	M	H	D	B	DS
500	501	850	600	600	505	115	71	23	16	55	55
650	501	1000	750	750	582	125	91	23	16	72	72
650	531	1000	750	750	732	175	91	23	17	71	71
500	504	1300	950	800	771	175	130	23	91	71	91
	631				871	115	130	23	91	91	91
	601				900	225	140	23	110	91	110
1000	531	1500	1150	1300	871	255	170	23	120	110	110
	601				200	225	140	23	110	110	110
	1000				1000	225	130	23	150	150	150
1220	531	1750	1400	1350	1025	225	130	33	110	110	110
	601				1058	275	220	33	150	120	110
	1000				1065	235	170	33	170	110	120
	1250				1150	235	180	33	140	150	110
1420	801	2000	1600	1450	1150	275	130	E3	110	120	150
	1000				1190	215	140	E3	110	110	110
	1250				1150	235	130	E3	150	150	170
	1400				1300	335	200	E3	160	110	150

Remskivans lager är FAG- eller SKF-lager.

Huvudsakliga tekniska parametrar för trumman-Radial runout av trummans yttre cirkel

Svansböjremskiva

φ≤800mm≤1,05mm

φ＞800 mm≤1,40 mm

Drivremskiva

φ≤800mm≤1,05mm

φ＞800 mm≤1,40 mm

Statisk balansnoggrannhet G40
