Xin AnengförnödenheterBär tomgångsrullelösningar utformade för att stödja den belastade sidan av bandtransportörer samtidigt som bandets nedhängning, körmotstånd och onödigt slitage minskar. Med en design fokuserad på stabil rotation, tillförlitlig tätning och kontrollerad radiell utlopp, kan dessa rullar stödja krävande bulkmaterialhanteringsapplikationer och är designade för upp till 30 000 timmars drift under normala arbetsförhållanden.
En bärande löprulle är en av de väsentliga komponenterna i ett bandtransportörsystem eftersom den kontinuerligt stödjer både transportbandet och materialet som transporteras. Korrekt utvalda mellanhjul hjälper till att bibehålla bandformen, fördela belastningen, minska friktionen och främja stabil transport. Den här guiden förklarar hur bärande rullar fungerar, deras huvudkomponenter, prestandafaktorer, tillgängliga konfigurationer, val överväganden och underhållsmetoder. Den undersöker också varför rullprecision, lager, tätning, materialkvalitet och transportörens driftsförhållanden alla bör beaktas när man väljer en leverantör av tomgångshjul.
Innehållsförteckning
- Vad är en bärande tomgångsrulle?
- Hur fungerar en bärande löprulle?
- Vilka är nyckelkomponenterna?
- Vilka fördelar ger det?
- Vilka typer av bärhjul finns tillgängliga?
- Hur ska du välja rätt rulle?
- Vilka tekniska faktorer påverkar prestanda?
- Hur kan transportörens tomgångslivslängd förlängas?
- Vanliga frågor
- Slutsats
Vad är en bärande tomgångsrulle?
En bärande löprulle är en roterande transportörkomponent installerad under den bärande sidan av en bandtransportör. Dess primära uppgift är att stödja bandet och bulkmaterialet som placeras på det när bandet rör sig längs transportvägen.
Till skillnad från en transportörs drivremskiva, som tillhandahåller drivkraften, ger en tomgång huvudsakligen mekaniskt stöd och kontrollerad rullkontakt. Flera rullar är normalt anordnade som ett tomgångsset, vilket gör att bandet kan bibehålla en lämplig profil medan det bär material.
Beroende på transportörens konstruktion kan bärande rullar konfigureras som standard trågrullar, plana arrangemang, slagorienterade konstruktioner, självinställande konfigurationer eller V-formade lösningar. Den korrekta konfigurationen beror på bandbredd, materialegenskaper, transportörhastighet, belastningsförhållanden och installationskrav.
För tillverkare och systemintegratörer är valet av lämplig bärrulle därför inte bara ett komponentköpsbeslut. Det påverkar direkt transportörens stabilitet, bandspårning, energiförbrukning, underhållsfrekvens och livslängd.
Hur fungerar en bärande löprulle?
Under drift rör sig transportbandet över en serie roterande rullar. När bulkmaterial lastas på bandet, överförs dess vikt genom bandet till tomgångssatsen och sedan till transportörens ram.
Ett väldesignat bärarrangemang utför flera funktioner samtidigt:
- Stöder vikten av det tomma transportbandet.
- Stöder materiallasten som transporteras.
- Hjälper till att bibehålla den avsedda bältesprofilen.
- Minskar bältets häng mellan stödpunkterna.
- Begränsar rullmotståndet under transport.
- Hjälper till att upprätthålla smidig materialtransport.
- Minskar onödig belastning på transportbandet.

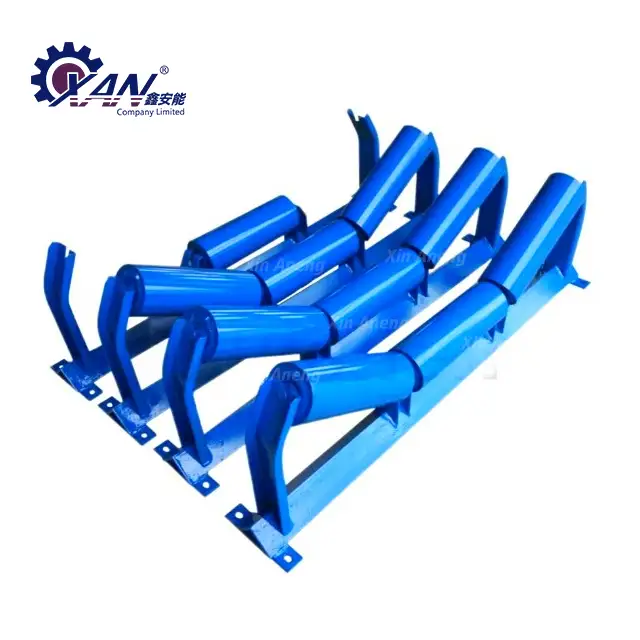

I en typisk trågtransportör är flera rullar placerade i en vinkel för att bilda ett tråg. Denna konfiguration ökar bandets förmåga att hålla kvar bulkmaterial och kan förbättra transportkapaciteten utan att kräva överdriven bandbredd.
Vilka är nyckelkomponenterna?
Tillförlitligheten hos en tomgångsrulle beror på samverkan mellan flera komponenter snarare än rullskalet ensamt. En typisk bärande tomgångsanordning kan inkludera en axel, lager, tätningar, ändkapslar, lagersäten, rullrör och lämplig smörjning.
| Komponent | Primär funktion | Varför det spelar roll |
|---|---|---|
| Rullrör | Tillhandahåller den roterande stödytan för bältet | Påverkar smidighet, hållbarhet och bälteskontakt |
| Axel | Ger strukturellt stöd för den roterande enheten | Måste tåla arbetsbelastningar utan överdriven deformation |
| Lager | Låter välten rotera med kontrollerat motstånd | Påverkar direkt rotationskvalitet och livslängd |
| Täta | Hjälper till att förhindra att föroreningar kommer in i lagerområdet | Viktigt för dammiga, våta och krävande miljöer |
| Ändlock | Stöder och skyddar interna komponenter | Bidrar till monteringsintegritet och tätningsprestanda |
| Smörjning | Minskar intern friktion och slitage | Stöder mjukare drift och lagerhållbarhet |
Av denna anledning bör kvalitetskontrollen omfatta råvaror, lager, tätningar, produktionsnoggrannhet, monteringsprocesser och slutinspektion snarare än att fokusera bara på valsens yttre utseende.
Vilka fördelar ger det?
1. Bättre bältesstöd
Kontinuerligt stöd minskar överdriven bältesnedhängning och hjälper till att upprätthålla en stabil transportyta. Detta är särskilt viktigt när transportören hanterar tunga eller kontinuerligt lastade bulkmaterial.
2. Minskat bälteslitage
En jämn fördelning av materialbelastningen hjälper till att minska lokal belastning på bältet. Korrekt rullrotation kan också minimera onödig friktion mellan bältet och stödsystemet.
3. Smidigare materialhantering
Stabil tomgångsrotation gör att bandet kan färdas konsekvent längs transportörens rutt. Detta kan bidra till jämnare materialflöde och minska driftstörningar.
4. Längre livslängd för transportband
När bältet är korrekt uppburet och rullmotståndet kontrolleras kan onödig mekanisk påfrestning minskas. Med tiden kan detta bidra till längre remlivslängd och lägre utbyteskostnader.
5. Lägre underhållskrav
Tillförlitliga lager, effektiv tätning, noggrann tillverkning och lämpliga material kan minska frekvensen av för tidigt byte av tomgångshjul och oplanerade stilleståndstid för transportörer.
Vilka typer av bärhjul finns tillgängliga?
Det finns ingen enskild tomgångskonfiguration som är lämplig för varje transportör. Olika transportörslayouter och materialhanteringsförhållanden kräver olika stödarrangemang.
- Standard tråghjul:Används vanligtvis på den lastade sidan av bulkmaterialbandtransportörer för att bilda en trågprofil.
- Platta tomgångar:Lämplig för applikationer där en platt remprofil krävs.
- Impact Idlers:Designad för områden där material faller på bältet och ytterligare stötdämpning krävs.
- Självinställande rullar:Används för att hjälpa till att kontrollera bältesspårning och minska bältesvandring.
- V-formade mellanhjul:Används för speciella transportörkonfigurationer där ett V-format stödarrangemang är att föredra.
När man designar eller uppgraderar ett transportörsystem, bör tomgångstypen väljas tillsammans med rem, remskiva, konsol, lastpunkt och övergripande transportörstruktur snarare än att behandlas som en isolerad komponent.
Hur ska du välja rätt rulle?
Att välja rätt rulle kräver mer än att matcha ett katalogartikelnummer. Ingenjörer och inköpsteam bör utvärdera hela driftsmiljön.
- Bestäm bältets bredd:Bredare bälten kräver i allmänhet större och mer lämpligt konfigurerade stödsystem.
- Kontrollera bältes hastighet:Högre hastigheter ställer högre krav på rotationsstabilitet, balans, lager och tätning.
- Utvärdera transportkapacitet:Rullarrangemanget måste bära både bandvikten och maximal materialbelastning.
- Tänk på materialegenskaper:Slipande, dammiga, våta, klibbiga eller frätande material kan kräva specifika tätnings- och materialval.
- Granska installationsvillkoren:Temperatur, luftfuktighet, dammexponering, utomhusinstallation och rengöringsförhållanden kan påverka valet av vals.
- Bekräfta dimensionell kompatibilitet:Axeldimensioner, rulldiameter, ramkonfiguration och monteringsmått måste matcha transportören.
Till exempel kan publicerade prestandadata för bärhjulsdrift täcka bandbredder från cirka 500 mm till 2 400 mm, med transportkapacitet som varierar beroende på bandbredd och bandhastighet. Detta visar varför driftsparametrar bör bekräftas innan en specifikation slutförs.
Vilka tekniska faktorer påverkar prestanda?
Precision är en av de viktigaste övervägandena när man utvärderar en industriell transportrulle. Överdriven radiell avvikelse kan öka vibrationer och motstånd, medan dålig lager- eller tätningsprestanda kan förkorta livslängden.
| Prestandafaktor | Potentiell effekt | Rekommenderad fokus |
|---|---|---|
| Radiell Runout | Kan påverka vibrationer och bältes körstabilitet | Upprätthåll lämplig tillverkningsnoggrannhet |
| Lagerkvalitet | Påverkar rotationsmotstånd och hållbarhet | Använd lämpliga lager för driftsförhållandena |
| Tätningsprestanda | Hjälper till att skydda interna komponenter från kontaminering | Matcha tätningar efter damm, fukt och miljöexponering |
| Rullyta | Påverkar bälteskontakt och körmotstånd | Håll ytan slät och ordentligt avslutad |
| Skaftstyrka | Bestämmer motståndet mot axiella och driftsmässiga belastningar | Välj mått enligt den faktiska lasten |
| Smörjning | Påverkar lagerfriktion och slitage | Använd lämpligt fett och effektivt inre skydd |
Enligt tillgänglig teknisk information använder Xin Anengs rullar specialiserade lager, litiumbaserat fett och inre och yttre tätning. Produkten är specificerad för upp till 30 000 timmar under normala arbetsförhållanden, även om den faktiska livslängden beror på belastning, hastighet, miljö, underhåll, installation och andra driftsfaktorer.
Hur kan transportörens tomgångslivslängd förlängas?
Även en vältillverkad tomgångsmaskin kräver lämplig installation och underhåll. Ett förebyggande underhållsprogram kan hjälpa till att identifiera problem innan de utvecklas till fel på band eller transportörer.
- Inspektera rullarna regelbundet för onormalt ljud eller vibrationer.
- Kontrollera om det finns tecken på kärv eller högmotståndsrotation.
- Inspektera tätningar för synliga skador eller kontaminering.
- Övervaka bältesspårning och undersök ihållande bältesavvikelse.
- Ta bort ackumulerat material runt rullenheten.
- Kontrollera monteringsramar och axlar för löshet eller deformation.
- Byt ut skadade rullar omedelbart för att förhindra sekundära skador på remmen.
- Håll underhållsregister för att identifiera återkommande felmönster.
Rutininspektion är särskilt viktig i gruvdrift, ballast, hamnar, kraftproduktion, cement, metallurgi och andra miljöer för hantering av bulkmaterial där transportörer kan arbeta under långa perioder under betydande belastning.
Vanliga frågor
Vad är huvudsyftet med en bärande tomgångsrulle?
Huvudsyftet är att stödja den lastade sidan av ett transportband och materialet som transporteras. Det hjälper till att bibehålla bältesformen, minska hängningen, kontrollera rullmotståndet och främja stabil materialhantering.
Vad är skillnaden mellan en bärande tomgångsrulle och en returrulle?
En medbringare stöder den lastade bärsidan av bandet, medan en återgångsrulle stöder den tomma retursidan när bandet färdas tillbaka mot transportörens lastområde.
Hur skiljer sig en bärande tomgångsrulle från en slagrulle?
En standard bärrulle stödjer i första hand bandet och materialet under transporten. En stötrulle är vanligtvis placerad vid lastzoner där fallande material skapar högre stötkrafter och ytterligare bältesskydd krävs.
Hur länge kan en bärande löprulle hålla?
Livslängden beror på belastning, hastighet, material, miljö, installation, underhåll, lagerkvalitet och tätning. Xin Aneng specificerar upp till 30 000 timmar under normala arbetsförhållanden, men faktisk prestanda bör utvärderas enligt den specifika applikationen.
Vilken information ska köpare lämna vid beställning?
Köpare bör normalt tillhandahålla bandbredd, bandhastighet, transportkapacitet, materialegenskaper, transportörarrangemang, rulldiameter, axeldimensioner, installationsmiljö och alla tillämpliga tekniska eller dimensionella krav. Att tillhandahålla fullständig information hjälper tillverkaren att rekommendera en lämplig konfiguration.
Slutsats
En bärande löprulle kan vara en relativt liten komponent i ett komplett transportörsystem, men dess inverkan på bandstöd, materialhanteringsstabilitet, slitage, underhåll och total driftseffektivitet är betydande. Den rätta kombinationen av rullstruktur, lager, tätningar, smörjning, dimensionsnoggrannhet och applikationsspecifik design kan hjälpa transportörer att uppnå mer tillförlitliga långsiktiga prestanda.
För projekt som kräver pålitliga transportörkomponenter, erbjuder Xin Anengs lösning för bärande rullrullar ett alternativ för krävande transportapplikationer för bulkmaterial. Om du väljer rullar för en ny transportör, byter ut befintliga rullar eller utvecklar ett skräddarsytt transportsystem,kontakta ossmed din bältes bredd, hastighet, kapacitet och driftsförhållanden för att diskutera en lämplig lösning för ditt projekt.
