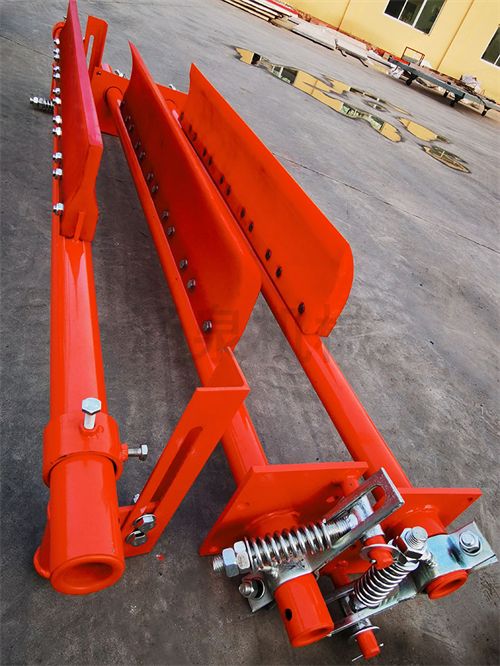

Bälttransportör Anti-arm motvikt dubbelfältrensare är en ny typ av rengöringsmedel, som har egenskaperna för stabil prestanda, god rengöringseffekt och enkel demontering och montering.
Transportörrengöraren inkluderar fast remskivblock, trådrep, anslutningsstång, gummispekare, motvikt, delad glidlager, metallskrapenhet och andra komponenter, och följande är en kort introduktion till varje komponent och dess funktion.
1. Transportband
Transportbandet är en viktig del av transportören, kostnaden för transportbandet i transportören står för 30% ~ 50% av kostnaden för hela utrustningen, och vissa specifika arbetsförhållanden kräver att transportbandet har egenskaperna för slitbeständighet, värmebeständighet, flamskyddsmedel, oljemotstånd och ozonmotstånd. Under transportörens drift är lasten på transportbandet extremt komplex, och det är föremål för böjspänningen genom rullen och rullen utöver den längsgående dragspänningen. De flesta bältesskador manifesteras när slitage på arbetsytan och kanterna, nedbrytning, rivning och skalning orsakad av påverkan av stora, skarpa material. Vid utformningen av rengöraren är det nödvändigt att välja lämpligt rengöringsblockmaterial för att undvika skador på transportbandet så mycket som möjligt. Transportband beskrivs inte i detalj som deras delar.
2. Rulla helt enkelt

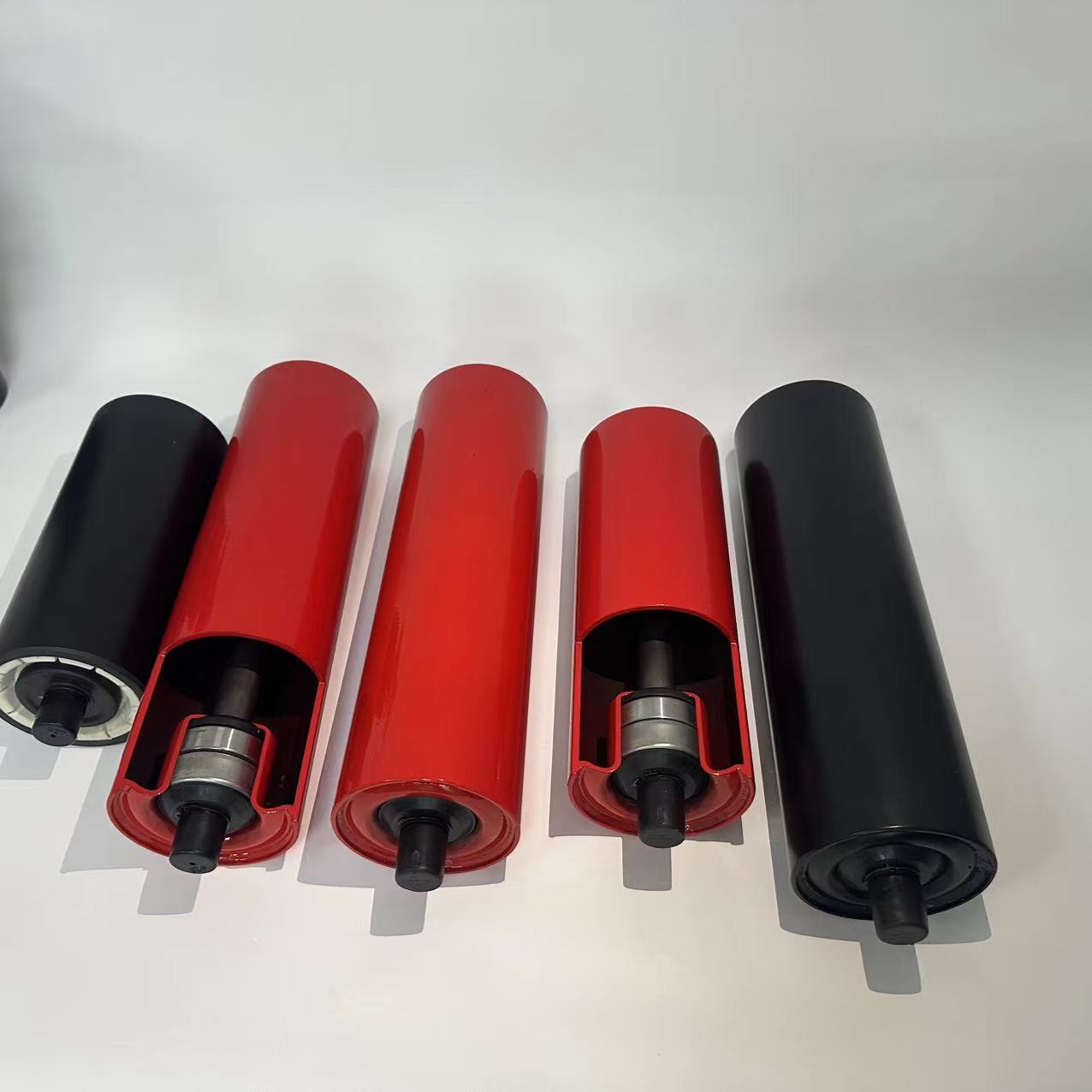

Rollergruppen är en viktig del av bältestransportören, och enligt den roll som spelas i transportören kan rullen delas upp i två kategorier: transmissionsrullen och den vändande rullen. Funktionen för drivtrumman är att överföra vridmomentet som tillhandahålls av enheten till transportbandet.
Omvändande rullförenkling inkluderar transportbandens riktning i slutet av transportören, vägledningen för att öka inslagningsvinkeln på transmissionskivan och vägledningen för spänningsanordningen. I utformningen av rengöraren är det för huvuddriftrullen på den tunga bältestransportören, och rullningsstorleken bestämmer bredden på transportbältet och bredd på rengöraren, som har en viss vägledande roll i utformningen av rengöraren. Trumman beskrivs inte heller i detalj som en renare del.
3. Ett fast remskivblock
Den fasta remskivan består av tre remskivor, den första spelar rollen som omvändning, och den andra och tredje remskivorna spelar rollen att justera avståndet så att motvikten kan placeras i en rimlig position.
4. Trådrep
Trådrepet är ett viktigt element som förbinder motvikt och anslutningsstång.
5. En anslutningsstång
Anslutningsstången är ett viktigt element som ansluter trådrep, gummiskrapa och metallskrapa, som spelar en roll i att ansluta de övre och nedre delarna.
6. Gummiskrapa
Gummi -skrapenheten består av fyra gummi skrapare med samma specifikation, en gummispekare, en skrapstol, en fixeringsbult av skrapstolen och skrapaxeln, en fixeringsbult av gummiskrapan och skrapstolen, en gummiskrapar och en gummi -skrapare. Gummiskrapenheten är en kritisk del av den totala rengöraren.
7. Motvikt
Den pressande kraften för gummiskrapan tillhandahålls av två uppsättningar motvikter, var och en bestående av fyra bitar av gjutjärn med en enda vikt på tio kg och två stycken gjutjärn med en enda vikt på fem kg.
8. Delad skjutlager
Det delade skjutlaget är lättare att installera än rullande lager, vilket ger bekvämligheten till rengöringsprocessen, och det har en stor kraft, och dess arbetsdel kommer inte ofta att röra sig i stor vinkel, och det är bekvämare att fylla smörjmedlet.
9. En metallskrapenhet
Metallskrapenheten består av en bit slitstant stål gjord av M13, en metallskraphållare, en metallskrapa, en kompressionsstång, en kompressionsfjäder, en kompressionsfjäderaxel, en fixeringsbult för skrapstolen och skrapaxeln och en inställd skruv för kompressionsfjädern, en kompressionsfjäderaxel.
