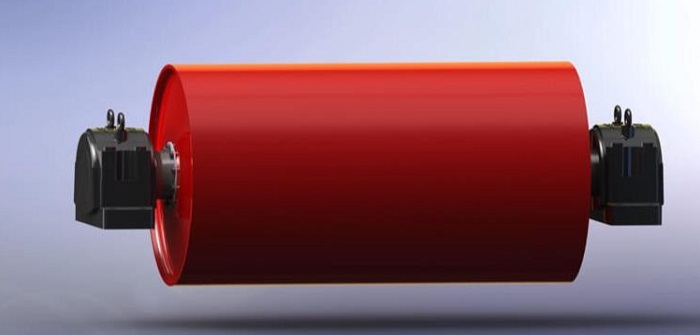

Svansböjremskiva(ofta kallad "riktningsväxlande trumma" eller "styrtrumma" på kinesiska) är en nyckelkomponent i bandtransportörsystem. Dess huvudsakliga funktioner är att ändra löpriktningen för transportbandet och optimera kontaktvinkeln med drivtrumman, vilket säkerställer stabilitet och effektivitet i transportprocessen. Följande är en detaljerad översikt:
Kärnfunktioner och roller
Riktningskontroll:Som en kärnkomponent vid transportörens ände gör Tail Bend Pulley det möjligt för transportbandet att bilda en sluten cykel genom fysisk omdirigering, som transporterar material från utmatningsänden tillbaka till matningsänden. Till exempel, vid långväga transporter i gruvor eller hamnar, kan den styra bandet runt krökta banor och undvika ojämn spänning orsakad av alltför långa raka sektioner.
Förbättra överföringseffektiviteten:Genom att trycka på transportbandetSvansböjremskivakan öka lindningsvinkeln (kontaktytan) med huvudremskivan, och därigenom förbättra friktionen och minska risken för remmens glidning. Till exempel i fuktiga eller dammiga miljöer kan riktningsväxlande trummor med gummi eller keramisk beläggning avsevärt förbättra transmissionens tillförlitlighet.
Hjälpspänning:I vissa konstruktioner samarbetar Tail Bend Pulley med spännanordningar för att finjustera remspänningen genom att justera dess position, vilket säkerställer att remmen alltid är i optimalt skick.
Struktur och materialdesign

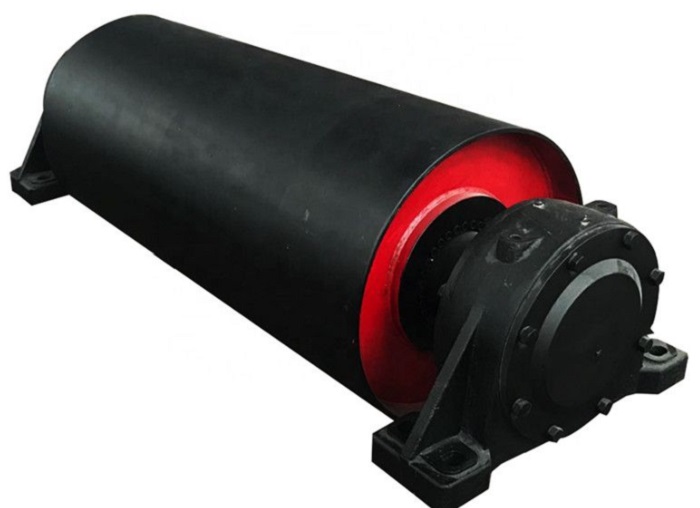

Grundläggande struktur:En riktningsväxlande trumma består vanligtvis av fyra delar: axel, lagerhus, bana och cylinder. Cylindern är gjord av sömlöst stålrör eller svetsad struktur, och dess yta kan täckas med material som gummi eller keramik för att förbättra slitstyrkan och friktion. Till exempel kan keramisk beläggning förlänga trummans livslängd med 10 gånger, vilket gör den lämplig för miljöer med hög slitage.
Lager och smörjning:Sfäriska rullager används oftast i lagerhuset, vilket tillåter en viss avvikelsevinkel för att säkerställa att trumman roterar flexibelt även under komplexa arbetsförhållanden. Regelbunden tillsats av litiumbaserat fett är ett viktigt underhållssteg.
Klassificering och specifikationer:Klassificeras efter lastkapacitet i lätta, medelstora och tunga typer. Lätt typ: lagerhåldiameter 50-100 mm, lämplig för små transportörer; medeltyp: håldiameter 120-180 mm, vanligt i allmänna industriella scenarier; tung typ: håldiameter 200-260 mm, används i tunga miljöer som gruvor.
Applikationsscenarier
Industriområden:Används i stor utsträckning i gruvor, hamnar, kraftverk, cementfabriker, etc. Vid koltransport kan riktningsväxlande trummor till exempel styra bandet runt hinder samtidigt som de tål påverkan av stora material.
Anpassningsförmåga till speciella miljöer:I hög luftfuktighet eller leriga miljöer kan förseglade konstruktioner och korrosionsbeständiga material (som rostfritt stål) förhindra rost på komponenter; i dammiga miljöer minskar den kompakta strukturen materialansamling, vilket säkerställer en långsiktig stabil drift.
Nya mönster:Vissa riktningsväxlande trummor använder justerbar remskivateknologi (som patenterad design), som dynamiskt justerar bältets position genom mekaniska eller hydrauliska anordningar för att minska avvikelser och slitage.
Underhåll och vanliga problem
Regelbundna inspektioner:Kontrollera rotationsflexibilitet, lagertemperatur och remavvikelse; rengör och smörj genom att ta bort vidhäftade material på trummans yta och fylla på smörjmedel var 500:e drifttimme.
Typiska fel och motåtgärder:Materialinstängning: material som fastnar mellan bältet och trumman kan orsaka remmens sönderrivning eller trumskador, vilket kräver installation av skrapor eller anordningar som förhindrar fastklämning; slitage av beläggningen: snabbt byte av hårt slitna beläggningsskikt för att undvika direkt metallkontakt som leder till glidning.
Svansböjremskivaär "styrnavet" i bandtransportörsystemet, och dess design påverkar direkt transporteffektiviteten och utrustningens livslängd. Genom att välja rätt (som att använda keramisk beläggning för högt slitage) och utföra regelbundet underhåll (som smörjning och rengöring), kan dess prestanda maximeras. Med utvecklingen av industriell automation har innovativa konstruktioner som justerbara ändskivor ytterligare förbättrat dess anpassningsförmåga, vilket gör det möjligt för den att fortsätta spela en central roll i modern materialhantering.
